سلام! من به عنوان تامین کننده ترانسفورماتورهای خشک رزین اپوکسی، اهمیت اتصال زمین مناسب را از نزدیک دریافته ام. این فقط یک جزئیات فنی نیست. این یک گام مهم است که می تواند به طور قابل توجهی بر عملکرد و ایمنی این ترانسفورماتورها تأثیر بگذارد. بنابراین، بیایید به نحوه صحیح زمین کردن ترانسفورماتور خشک رزین اپوکسی بپردازیم.
چرا زمینه سازی اهمیت دارد
اول از همه، چرا ما حتی باید این ترانسفورماتورها را زمین کنیم؟ خوب، زمین کردن چندین هدف کلیدی را انجام می دهد. با ایجاد یک مسیر با مقاومت کم برای جریان های خطا به طور ایمن به زمین، به محافظت در برابر خطاهای الکتریکی کمک می کند. این امر خطر برق گرفتگی افراد و آسیب به تجهیزات را کاهش می دهد. همچنین به تثبیت سطوح ولتاژ کمک می کند و از عملکرد موثر و قابل اطمینان ترانسفورماتور اطمینان می دهد.
درک اصول پایه گذاری
قبل از اینکه وارد فرآیند زمینسازی واقعی شویم، اجازه دهید به سرعت به اجزای اصلی درگیر بپردازیم. سیستم زمین به طور کلی از الکترودهای زمین، هادی های زمین و اتصالات اتصال تشکیل شده است.
الکترودهای زمین بخشی هستند که با زمین تماس برقرار می کنند. انواع متداول عبارتند از میله های زمین، صفحات زمین، و الکترودهای با پوشش بتن. هادی های زمین سیم هایی هستند که ترانسفورماتور را به الکترودهای زمین متصل می کنند. اتصالات اتصال برای اتصال قطعات فلزی مختلف ترانسفورماتور و تجهیزات مربوطه به یکدیگر برای اطمینان از تداوم الکتریکی استفاده می شود.
چک های قبل از اتصال به زمین
قبل از شروع به زمین کردن ترانسفورماتور خشک رزین اپوکسی، چند بررسی وجود دارد که باید انجام دهید. ابتدا ترانسفورماتور را از نظر هرگونه آسیب قابل مشاهده بررسی کنید. اگر شکافی در رزین اپوکسی یا اتصالات شل وجود دارد، مهم است که قبل از ادامه آن را تعمیر کنید.
در مرحله بعد، قوانین و مقررات برق محلی را بررسی کنید. این موارد از مکانی به مکان دیگر متفاوت است و شما باید اطمینان حاصل کنید که سیستم اتصال زمین شما با آنها مطابقت دارد. برخی از مناطق ممکن است الزامات خاصی برای اندازه و نوع الکترودهای زمین و همچنین عمق نصب داشته باشند.
انتخاب الکترودهای زمینی مناسب
انتخاب الکترودهای زمین بسیار مهم است. برای اکثر ترانسفورماتورهای خشک رزین اپوکسی، میله های زمین یک انتخاب محبوب هستند. نصب آنها نسبتا آسان است و می توانند اتصال خوبی به زمین ایجاد کنند. هنگام انتخاب میله های زمین، مطمئن شوید که از مواد رسانا مانند مس یا فولاد گالوانیزه ساخته شده اند.
طول و قطر میله های زمین نیز مهم است. به طور کلی، میله های بلندتر و ضخیم تر، مسیر مقاومت کمتری را به زمین ارائه می دهند. یک قانون خوب این است که از میله های زمینی استفاده کنید که حداقل 8 فوت طول و 5/8 اینچ قطر دارند.
اگر با شرایط نامناسب خاک، مانند خاک خشک یا سنگی سر و کار دارید، ممکن است لازم باشد از چند میله زمینی استفاده کنید و آنها را به صورت موازی وصل کنید. این می تواند به کاهش مقاومت کلی زمین کمک کند.
نصب الکترودهای زمین
هنگامی که الکترودهای زمین مناسب را انتخاب کردید، نوبت به نصب آنها می رسد. با تعیین مکان شروع کنید. می خواهید میله های زمین را در محلی قرار دهید که خاک نسبتاً مرطوب و رسانا باشد. از مناطق دارای سنگ یا بتن بزرگ اجتناب کنید.
برای ایجاد سوراخ برای میله زمین، از یک حفار پست یا مارپیچ استفاده کنید. سوراخ باید به اندازه ای عمیق باشد که بیشتر میله را در خود جای دهد و حدود 6 اینچ از سطح زمین برای اتصال باقی بماند. میله زمین را با استفاده از پتک یا چکش پنوماتیک به داخل سوراخ برانید. مطمئن شوید که میله صاف و محکم در جای خود قرار دارد.
اتصال هادی های زمین
پس از نصب الکترودهای اتصال به زمین، نوبت به اتصال هادی های زمین می رسد. هادی ها باید از مواد رسانای مناسب مانند مس ساخته شوند. اندازه هادی به اندازه ترانسفورماتور و جریان خطای آن بستگی دارد.
یک سر هادی اتصال زمین را به ترمینال زمین ترانسفورماتور وصل کنید. این ترمینال معمولاً به وضوح مشخص می شود. برای اطمینان از اتصال ایمن از کانکتورهای مناسب مانند گیره یا گیره استفاده کنید.
سپس سر دیگر هادی را به الکترود اتصال به زمین متصل کنید. برای اتصال هادی به میله زمین می توانید از یک گیره مخصوص اتصال به زمین استفاده کنید. مطمئن شوید که اتصال محکم و بدون خوردگی باشد.
پیوند و بررسی تداوم
باندینگ بخش مهمی از فرآیند زمین است. شما باید تمام قطعات فلزی ترانسفورماتور مانند محفظه و قاب نصب را به هم بچسبانید. این کمک می کند تا اطمینان حاصل شود که هیچ تفاوت پتانسیلی بین این قطعات وجود ندارد و خطر برق گرفتگی را کاهش می دهد.
برای اتصال قطعات فلزی از جامپرهای باندینگ استفاده کنید. این جامپرها باید از مواد رسانا ساخته شده و دارای سطح مقطع مناسب باشند.
پس از تکمیل اتصال زمین و اتصال، انجام بررسی های تداوم ضروری است. از یک مولتی متر برای بررسی مقاومت بین قسمت های مختلف سیستم زمین استفاده کنید. مقاومت باید در محدوده قابل قبولی باشد که توسط کدهای الکتریکی مشخص شده است.
نگهداری و نظارت
زمین مناسب یک مورد یکبار مصرف نیست. شما باید به طور منظم سیستم زمین را نگهداری و نظارت کنید. الکترودهای اتصال به زمین را برای علائم خوردگی یا آسیب بررسی کنید. اگر الکترودها خورده شده باشند، ممکن است نیاز به تعویض داشته باشند.
همچنین اتصالات هادی های زمین و جامپرهای اتصال را بررسی کنید. اتصالات سست یا خورده می توانند مقاومت اتصال به زمین را افزایش داده و خطر ایمنی ایجاد کنند.
محدوده محصولات ما
به عنوان یک تامین کننده، ما طیف گسترده ای از ترانسفورماتورهای خشک رزین اپوکسی را ارائه می دهیم. اگر به دنبال یکترانسفورماتور توزیع نوع خشک 11kv، ما شما را تحت پوشش قرار داده ایم. ترانسفورماتورهای 11 کیلوولت ما به گونه ای طراحی شده اند که بالاترین استانداردهای کیفیت و عملکرد را رعایت کنند.

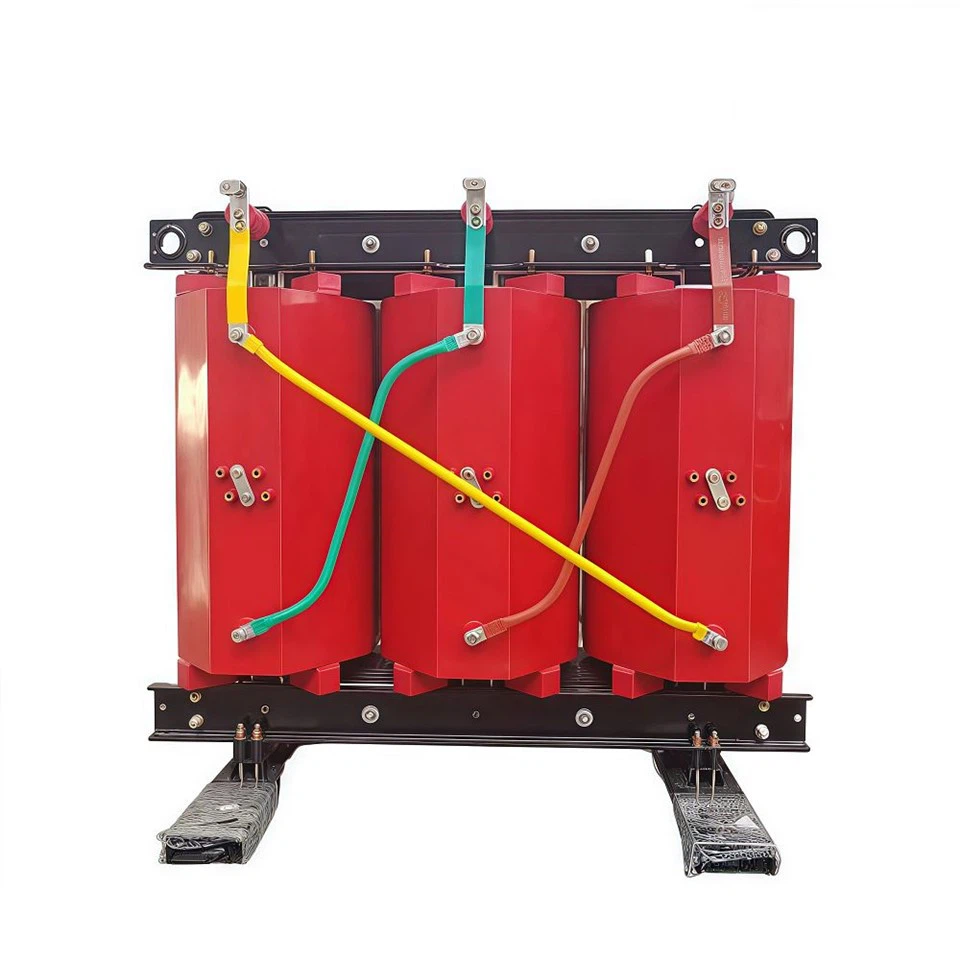

ما هم داریمترانسفورماتور نوع خشک 500kvaگزینه های موجود این ترانسفورماتورها برای انواع کاربردهای صنعتی و تجاری مناسب هستند.
و اگر به راه حلی در مقیاس بزرگتر نیاز دارید، ماترانسفورماتور قدرت نوع خشکمحدوده می تواند قدرت مورد نیاز شما را فراهم کند.
برای تهیه با ما تماس بگیرید
اگر به ترانسفورماتورهای خشک رزین اپوکسی ما علاقه مند هستید یا در مورد زمین یا سایر جنبه های فنی سؤالی دارید، در تماس با ما دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا انتخاب مناسبی برای نیازهای الکتریکی خود داشته باشید. چه مالک یک کسب و کار کوچک باشید و چه بخشی از یک پروژه صنعتی بزرگ، ما می توانیم با شما برای یافتن راه حل کامل ترانسفورماتور همکاری کنیم.
مراجع
- راهنمای NEC (کد ملی برق).
- استانداردهای IEEE (موسسه مهندسین برق و الکترونیک) در مورد ترانسفورماتورهای قدرت
- راهنمای نصب و نگهداری از سازنده برای ترانسفورماتورهای خشک رزین اپوکسی
